NGF - filtr tlakového vzduchu

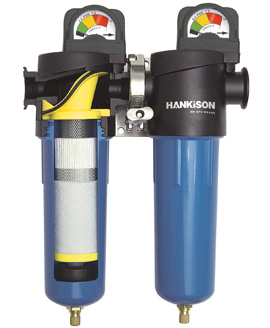

Filtry SPX HANKISON řady NGF – jsou vysoce výkonné filtry stlačeného vzduchu s dvoustupňovou filtrací pro objemové průtoky až 2549 m3/hod.
Zvlášť velká povrchová filtrační plocha optimalizuje výkonnost filtru a zaručuje nízkou tlakovou ztrátu. Filtry jsou tepelně odolné do +66 °C a výkonnost je zaručena od 2 do 16 bar (11 bar). Standardní dodávka filtrů je včetně diferenčního manometru a včetně automatického odvaděče kondenzátu. Jednotlivé filtrační elementy jsou barevně rozlišeny pro bezpečnou identifikaci. Výměnu vlastního filtračního elementu je možno provádět rukou, bez použití specielního nářadí.
- Velká účinná plocha, až 4,5 krát větší než u tradičních filtrů.
- Skládaný filtr z borosilikátu zajišťuje větší životnost a snížení tlakové ztráty
- Barevně označené koncovky na filtračních prvků umožňuje snadnou identifikaci a výměnu.
- stupeň SF - typ Centriflex - kombinace cyklónového odlučovače s koalescenčním filtrem do 5 mg/m3 – odstranění až 99 % kapalného kondenzátu a mechanických nečistot do 3 mikronů – třída kvality oleje 5
- stupeň PF - univerzální filtr - standardní dvoustupňový filtr pro kapalné a olejové částice do 2 mg/m3 a odloučení mechanických nečistot do 1 mikronu – třída kvality oleje 4
- stupeň HF - vysoce výkonný jemný filtr - pro jemné olejové aerosoly do 0,01 mg/m3 a odloučení mechanických nečistot do 0,01 mikronu – třída kvalita oleje 1
- stupeň UF - vysoce výkonný velmi jemný filtr - pro ultrajemné olejové aerosoly méně než 0,0013 mg/m3 a odloučení mechanických nečistot do 0,01 mikronu – třída kvality oleje 1
- stupeň CF - speciální filtr s aktivním uhlím pro olejové a uhlovodíkové páry – absorbování aktivním uhlím, rovněž pro odloučení pachových a chuťově negativních látek - pro ultrajemné olejové aerosoly méně než 0,0044 mg/m3 . Neodstraňuje CO, CO2, metan, nebo jiné jedovaté plyny a páry – třída kvality oleje 1
| Stupeň filtrace | Model | Průtok (m3/hod) | Připojení | Hmotnost (kg) |
| F02-B | 34 | 1/4" | 0,8 | |
| F03-B | 59 | 3/8" | 0,8 | |
| F04-B | 85 | 1/2" | 0,9 | |
| F06-B | 128 | 3/4" | 1,4 | |
| SF | F07-B | 175 | 3/4" | 1,4 |
| PF | F08-B | 267 | 1" | 1,5 |
| HF | F10-B | 437 | 1 1/2" | 3,8 |
| UF | F11-B | 612 | 1 1/2" | 4,5 |
| CF | F12-B | 681 | 2" | 5,3 |
| F13-B | 993 | 2 1/2" | 8,4 | |
| F14-B | 1317 | 2 1/2" | 8,4 | |
| F15-B | 1750 | 2 1/2" | 8,4 | |
| F16-B | 2039 | 3" | 12,5 | |
| F17-B | 2549 | 3" | 28,7 |
| Maximální provozní tlak do F12-B | 16 bar |
| Maximální provozní tlak od F13-B | 11 bar |
| Maximální provozní teplota | 660C |
| Přetlak (bar) | 4 | 5 | 6 | 7 | 8 | 10 | 12 |
| Korekce | 0,63 | 0,75 | 0,88 | 1 | 1,13 | 1,38 | 1,65 |
